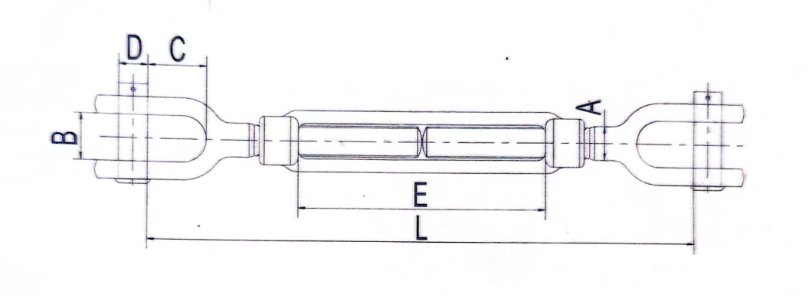

型号 | 额定载荷（T） | A (mm) | B (mm) | C (mm) | D(mm) | E(mm) | L (mm) | |
M6 | MKUUD1/4*4 | 0.23 | 8 | 10 | 16 | 6 | 102 | 175 |
M8 | MKUUD5/16*4 1/2 | 0.36 | 9 | 12 | 22 | 6 | 114 | 212 |
M10 | MKUUD3/8*6 | 0.54 | 11 | 13 | 22 | 8 | 152 | 258 |
M12 | MKUUD1/2*6 | 1 | 15 | 16 | 27 | 10 | 152 | 292 |
MKUUD1/2*9 | 1 | 15 | 16 | 27 | 10 | 229 | 368 | |
MKUUD1/2*12 | 1 | 15 | 16 | 27 | 10 | 305 | 445 | |
M16 | MKUUD5/8*6 | 1.59 | 18 | 19 | 33 | 13 | 152 | 325 |
MKUUD5/8*9 | 1.59 | 18 | 19 | 33 | 13 | 229 | 401 | |
MKUUD5/8*12 | 1.59 | 18 | 19 | 33 | 13 | 305 | 478 | |
M20 | MKUUD3/4*6 | 2.36 | 21 | 24 | 38 | 16 | 152 | 356 |
MKUUD3/4*9 | 2.36 | 21 | 24 | 38 | 16 | 229 | 432 | |
MKUUD3/4*12 | 2.36 | 21 | 24 | 38 | 16 | 305 | 508 | |
MKUUD3/4*18 | 2.36 | 21 | 24 | 38 | 16 | 457 | 660 | |
M22 | MKUUD7/8*12 | 3.27 | 25 | 29 | 44 | 19 | 305 | 543 |
MKUUD7/8*18 | 3.27 | 25 | 29 | 44 | 19 | 457 | 695 | |
M25 | MKUUD1*6 | 4.54 | 28 | 30 | 52 | 22 | 152 | 425 |
MKUUD1*12 | 4.54 | 28 | 30 | 52 | 22 | 305 | 577 | |
MKUUD1*18 | 4.54 | 28 | 30 | 52 | 22 | 457 | 729 | |
MKUUD1*24 | 4.54 | 28 | 30 | 52 | 22 | 610 | 882 | |
M32 | MKUUD1 1/4*12 | 6.89 | 34 | 44 | 71 | 29 | 305 | 673 |
MKUUD1 1/4*18 | 6.89 | 34 | 44 | 71 | 29 | 457 | 826 | |
MKUUD1 1/4*24 | 6.89 | 34 | 44 | 71 | 29 | 610 | 978 | |
M38 | MKUUD1 1/2*12 | 9.71 | 42 | 52 | 71 | 35 | 305 | 673 |
MKUUD1 1/2*18 | 9.71 | 42 | 52 | 71 | 35 | 457 | 826 | |
MKUUD1 1/2*24 | 9.71 | 42 | 52 | 71 | 35 | 610 | 978 | |
M45 | MKUUD1 3/4*18 | 12.7 | 48 | 60 | 86 | 42 | 457 | 899 |
MKUUD1 3/4*24 | 12.7 | 48 | 60 | 86 | 42 | 610 | 1051 | |
M51 | MKUUD2*24 | 16.78 | 55 | 64 | 94 | 51 | 610 | 1157 |
M64 | MKUUD2 1/2*24 | 27.22 | 68 | 73 | 113 | 58 | 610 | 1244 |
M70 | MKUUD2 3/4*24 | 34.02 | 75 | 89 | 106 | 71 | 610 | 1289 |
